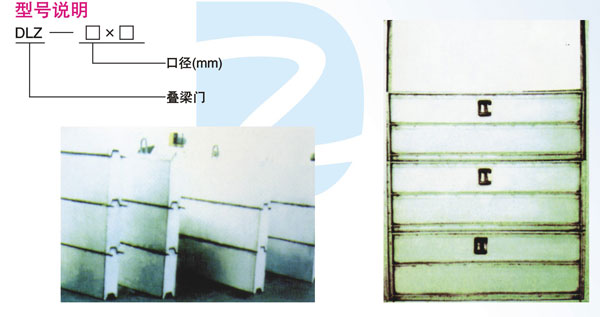

DLZ叠梁门
用途
叠梁门是使用多根单独的梁，逐根横向放入门槽内叠全成一个平面挡水结构。 叠梁门结构简单，自重轻、起吊力小，搬运方便，但由于梁与梁之间止水仅靠梁的自重或浮力
叠紧，且挡水结构的整体性差，靠水位差密封所以漏水量较钢闸门为差。故叠梁门适用于作临时挡水或检修闸门之用。
本公司生产的叠梁门，有普通型和带予紧装置的叠梁门两种。
带予紧装置的叠梁门，在门槽上设一滑道，单根叠梁门均顺滑道下放，从而防止单根叠梁门间的前后左右的错位。又在叠梁门上游两侧，各设一套使叠梁门与门槽互相密贴的予紧装置，提高封
水效果，实践证明带予紧装置的叠梁门比普通型叠梁门漏水量显著减少。
叠梁门吊运采用本公司特制的抓落机构，就位正确，动作灵敏，操纵方便，受到众多客户的欢迎。
DLZ叠梁门安装尺寸表
|
型号规格 |
安装尺寸(mm) |
|||||||||
|
A |
A1 |
B |
C |
C1 |
C2 |
D |
L |
L1 |
H |
|
|
DLZ200×400 |
400 |
1650 |
1550 |
620 |
220 |
420 |
1350 |
1050 |
250 |
100 |
|
DLZ1200×400 |
400 |
1650 |
1900 |
700 |
300 |
500 |
1650 |
1300 |
300 |
100 |
|
DLZ1200×400 |
350 |
1850 |
3400 |
655 |
255 |
455 |
3170 |
2800 |
300 |
100 |
|
DLZ1200×40 |
800 |
1750 |
5500 |
700 |
300 |
500 |
5000 |
4800 |
350 |
150 |
