BGZ型平面钢闸门

用途
钢闸门是水利水电工程中不可缺少的设备之
一，按其工作性质主要分为：
1、工作闸门(动水中启闭)放水闸门(动水中开启，静水关闭)
2、事故闸门(动水中关闭，静水开启)挡潮闸门(动水中关闭，静水开启，双向止水)
3、检修闸门(静水中启闭)
订货说明
应根据水工结构合理确定钢闸门形式，本样本仅介绍平面直提式闸门，其余形式请索要其它相关资料。
当选定BGZ平面直提式钢闸门时：
1、合理确定材质(不锈钢，钢制)及防腐等级。
2、确定适用的启闭机装置绳索式(参见本章节布置图)、螺杆式(参见本公司启闭机样本)。
3、如不配启闭装置应参照本样本吊耳形状，确定吊耳(d1、c1)，不确定均按通用结构供货(当洞口宽度B>3m或B>2m，B／H>1．5时请采用双吊点)。-
4、除钢闸门本体外，闸槽、平台架(注明H1)、抓落机构、启闭装置等均需另外订货。
5、注明}IMAX和水深h。
6、当配闸槽时应注明闸槽材料(ZG、HT、Q23 5一A等)，并注明井用或渠用字样。
7、BGZ型钢闸门均为洞口用单面止水(检修闸门)，需要双面止水或有其它要求时应特殊订货。

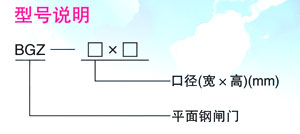

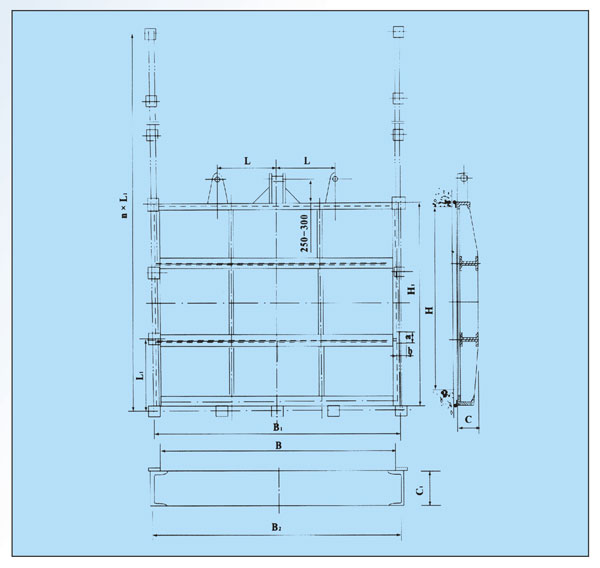

型号规格	进水洞口尺寸	安装尺寸				预埋件尺寸				起闭吊点形式
型号规格	B×H	B1	H1	C	L	B2	C1	n×L1	a×b	起闭吊点形式
BGZ1000×800	1000×800	1100	900	87		1130	140	400	400×200	单吊点
BGZ1800×1600	1800×1600	2100	1710	230		2130	280	400	400×200
BGZ2000×1200	2000×1200	2200	1320	268		2230	220	400	400×200
BGZ2500×1800	2500×1800	2700	1960	328	750	2730	370	300	500×200	双吊点
BGZ2500×2000	2500×2000	2700	2120	328	750	2730	380	400	500×200
BGZ3000×2000	3000×2000	3140	2300	369	900	3425	410	400	500×200
BGZ4000×1200	4000×1200	4388	1540	362	1300	4405	400	400	500×200
BGZ2000×3000	2000×3000	2400	3620	188	500	2430	240	500	500×200
BGZ2500×2200	2500×2200	2700	2320	350	750	2730	400	400	500×200
BGZ3000×2500	3000×2500	3660	2860	330	900	3680	400	500	500×200
BGZ3600×3000	3600×3000	3960	3284	372	1100	3975	410	500	500×200
