水处理机械装备-闸门-启闭机系列产品-FCM型铸铁防潮门
FCM型铸铁防潮门
用途
用于水泵的出水管或泵站中的流井，以防止江河潮水的倒灌。
结构与特点
本厂生产的拍门分圆形拍门(FCM—Y型)及方形拍门(FCM—F)型两种，均采用双铰链式，具有结构简单、密封性好等特点。最大工作水压为6m水柱。
产品规格、外形尺寸及土建预留孔尺寸
|

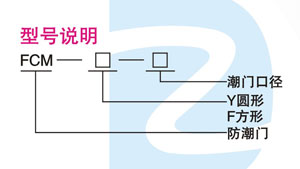

型号规格 |
洞口尺寸 |
A |
B |
C |
F(S) |
预留孔尺寸 |
预留孔图号 |
螺栓 |
|
FCM-Y-200 |
200 |
340 |
380 |
120 |
295 |
60×60×125 |
1 |
4-M16 |
|
FCM-Y-250 |
250 |
405 |
406 |
135 |
355 |
65×65×125 |
1 |
4-M20 |
|
FCM-Y-300 |
300 |
460 |
500 |
160 |
410 |
65×65×125 |
1 |
4-M20 |
|
FCM-Y-350 |
350 |
520 |
585 |
185 |
470 |
65×65×125 |
2 |
4-M20 |
|
FCM-Y-400 |
400 |
580 |
640 |
195 |
525 |
65×65×125 |
2 |
4-M20 |
|
FCM-Y-450 |
450 |
640 |
710 |
205 |
585 |
65×65×125 |
3 |
8-M20 |
|
FCM-Y-500 |
500 |
715 |
810 |
215 |
650 |
75×75×125 |
4 |
8-M20 |
|
FCM-Y-600 |
600 |
840 |
920 |
225 |
770 |
75×75×125 |
4 |
8-M20 |
|
FCM-Y-700 |
700 |
910 |
1105 |
235 |
840 |
75×75×125 |
5 |
8-M20 |
|
FCM-Y-800 |
800 |
1025 |
1125 |
245 |
950 |
75×75×125 |
5 |
8-M20 |
|
FCM-F-300 |
300×300 |
432 |
467 |
165 |
194 |
60×60×125 |
6 |
4-M16 |
|
FCM-F-400 |
400×400 |
600 |
660 |
195 |
260 |
60×60×125 |
6 |
4-M16 |
|
FCM-F-600 |
600×600 |
838 |
940 |
215 |
381 |
65×65×125 |
7 |
8-M20 |
|
FCM-F-750 |
750×750 |
991 |
1099 |
240 |
457 |
65×65×125 |
7 |
8-M20 |
|
FCM-F-950 |
900×900 |
1143 |
1251 |
265 |
533 |
65×65×125 |
7 |
8-M20 |

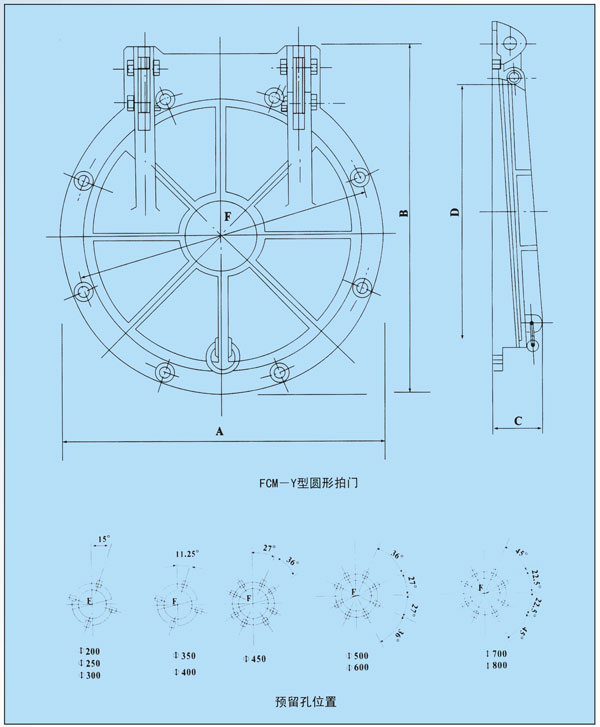

安装尺寸
