水处理机械装备-刮吸泥机系列产品-LXG型中心传动吸泥机
LXG型中心传动吸泥机(单管吸泥机)
主要用途
LXG型中心传动吸泥机适用于周边进水，周边出水的沉淀池排泥。可克服活性污泥比重小，含水量高，难
以刮集的困难，即在吸泥的同时，部分污泥也可由刮泥板刮集而直接排出，并可任意调节吸泥量。
工作原理
中心传动吸泥机主要由传动结构、中心竖架、吸泥架、刮泥架、刮泥板及撇渣机构等组成。污水从周边进入配水槽，经槽底配水孔均匀地流入沉淀池，在周边进水挡 板的作用下，水流从池底部流向中心，并从上部返回四周的出水槽内。周边配水槽采用变断面配水孔不均匀分布设计，以保证周边配水的均匀性，驱动装置带动固定 在桁架上的变径吸泥管沿池底缓慢旋转，由吸泥管上特殊设计的系列孑L口以静水压力为动力将沉积在池底的污泥吸至吸泥管中，从排泥简排出，浮渣刮板将沉淀池 表面的浮渣刮至集渣斗，排出池外。

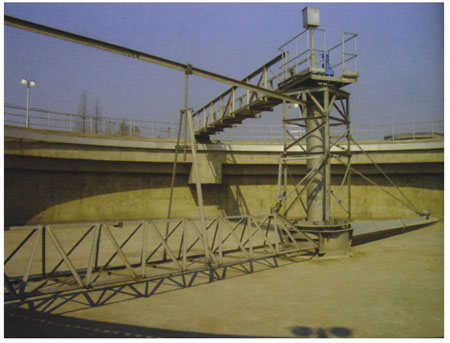

工程实例
主要技术参数
|
型号/参数 |
池径φ(m) |
刮板外缘线速度(m/min) |
电机功率(kw) |
池深(m) |
|
LXG-25 |
25 |
3-4.5 |
0.55 |
3.5-4.5 |
|
LXG-36 |
36 |
|||
|
LXG-40 |
40 |
0.75 |
||
|
LXG-42 |
42 |
|||
|
LXG-50 |
50 |
