LBX周边传动吸泥机
主要用途
LBX型周边传动吸泥机适用于大型辐流式沉淀池的排泥。整机结构紧凑，运行稳定，对水流扰动极小，排泥效果好。
工作原理
驱动装置带动工作桥沿池平面旋转，工作桥带动刮板将泥刮集至吸泥口，利用水位差将池底污泥吸入排泥槽，排泥槽中的污泥流入中心泥缸中，排出池外；也可通过虹吸作用将污泥从排泥槽吸入中心泥缸中将泥排出。同时池中浮渣由浮渣刮板收集至排渣斗排出池外。

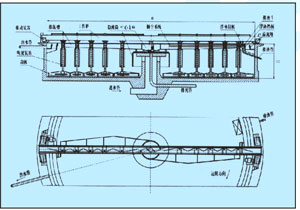

安装示意图
主要技术参数
|
型号/参数 |
池径φ(m) |
刮板外缘线速度(m/min) |
电机功率(kw) |
池深(m) |
|
LBX-20 |
20 |
1.6-4.5 |
2/0.37 |
3.5-4.5 |
|
LBX-25 |
25 |
2/0.37 |
||
|
LBX-30 |
30 |
2/0.75 |
||
|
LBX-37 |
37 |
2/0.75 |
||
|
LBX-45 |
45 |
2/2.2 |
||
|
LBX-55 |
55 |
2/2.2 |
