LBG周边传动刮泥机
主要用途
广泛应用于给排水工程中的大直径圆形沉淀池排泥。
工作原理
周边驱动装置带动工作桥沿池周边平台缓慢旋转，桥架下部设置的刮臂带动刮板将池周污泥刮向池中心集泥坑，上部浮渣通过撇渣机构刮进渣斗排出池外。刮臂采用可自动抬起的刮板，刮泥能力强，在污泥堆积过厚或遇到池底障碍时具有自动调节能力，运行平稳可靠。

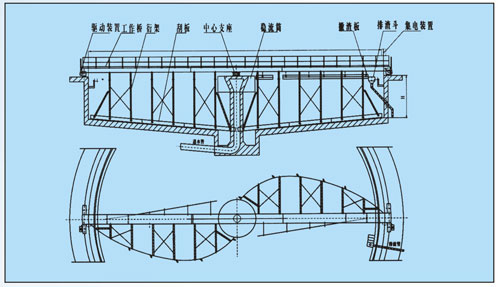

安装示意图
主要技术参数
|
型号/参数 |
池径(m) |
周边线速(m/min) |
功率(Kw) |
周边轮压(Kg) |
周边轮中心(m) |
池深(m) |
|
LBG-14 |
φ14 |
2.1 |
1.1 |
1800 |
φ14.36 |
3.5-4.5 |
|
LBG-16 |
φ16 |
1900 |
φ14.36 |
|||
|
LBG-18 |
φ18 |
2.2 |
2000 |
φ18.36 |
||
|
LBG-20 |
φ20 |
2.3 |
2500 |
φ20.36 |
||
|
LBG-24 |
φ24 |
3.0 |
1.5 |
3500 |
φ24.36 |
|
|
LBG-28 |
φ28 |
5000 |
φ28.4 |
|||
|
LBG-30 |
φ30 |
3.2 |
2.2 |
6000 |
φ30.4 |
|
|
LBG-35 |
φ35 |
7500 |
φ35.4 |
|||
|
LBG-40 |
φ40 |
4.0 |
8000 |
φ40.5 |
||
|
LBG-45 |
φ45 |
3.0 |
8600 |
φ45.5 |
||
|
LBG-55 |
φ55 |
4.5 |
9500 |
φ55.5 |
