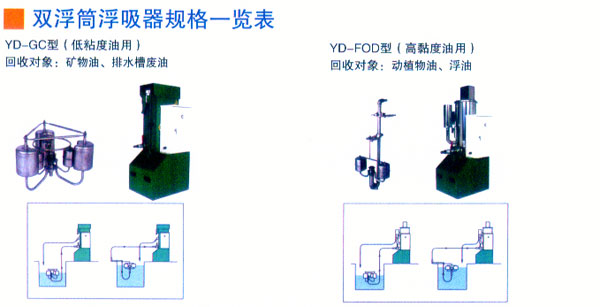

装置型式

YD-300GC系列

YD-40GC系列

油水吸入部的类型

浮筒吸入式

固定浮吸式

性能

对象

主要用于流动性的矿物油

油水回收量

0.36吨/时

安装 式样

外形

450×570×128H

重量

约75KG(未注满前) 注满时重量：约105KG

使用产所

屋外设置型

油水
吸入部

外形

φ460×297H

500×290×940H

重量

约3KG

约8KG

油水吸入口

φ35

φ40

材质

SUS304

管子

φ19

本体部

水泵种类

回转式型(MI)/螺旋型(SI)/叶轮型(BI)

水泵材质

BC6、CR橡胶/NBR、SUS416/SCS13、PPS(根据水泵类型)

电动机

3相380V 0.4KW 4P 50HZ全闭外扇屋外型

水泵控制

皮带轮/传动带和换流器并用控制回转

构造

区划分离型比重差分离方式

材质

SS制造(环氧树脂系列粉体涂装)

排油方法

浓厚油排出口装有刮除器，强制性排出厚油

刮除器

单相220V 4W超小型转动马达驱动(4rpm)

电源箱

SS制造 简易屋外架台型

盘面：电源指示灯 内部机器：ELB INV刮除器SW

附属品

吸管

钢丝强化软质PVC制 柔韧性软管φ19×3m×1

排水管

钢丝强化软质PVC制 柔韧性软管φ25×2m×l

排油管

钢丝强化软质PVC制 柔韧性软管φ38×1m×1

式样
变更

接入电源

单相220V

定时装置

日历式定时器(16次/日期设定×1星期)可收纳于面盘

可搬式

带有小轮/手柄

装置型式

YD-300FOD系列

YD-40FOD系列

油水吸入部的类型

浮筒吸入式

固定浮吸式

性能

对象

主要用于有粘性热变质油/动植物油（非固化状态）

油水回收量

0.48吨/时

安装 式样

外形

628×550×1362H

重量

约68KG(未注满前) 注满时重量：约103KG

使用产所

屋外设置型

油水
吸入部

外形

φ460×297H

500×290×940H

重量

约3KG

约8KG

油水吸入口

φ35

φ40

材质

SUS304

管子

φ19

本体部

水泵种类

回转式型(MI)/螺旋型(SI)/叶轮型(BI)

水泵材质

BC6、CR橡胶/NBR、SUS416/SCS13、PPS(根据水泵类型)

电动机

3相380V 0.4KW 4P 50HZ全闭外扇屋外型

水泵控制

皮带轮/传动带和换流器并用控制回转

构造

圆筒型比重差分离方式

材质

SUS304

排油方法

由覆盖分离装置内部水面的大型刮除器，强制性排出油

刮除器

单相220V 25W(付防滴罩)超小型转动马达驱动(4rpm)

电源箱

SS制造简易屋外架台型

盘面：电源指示灯内部机器：ELB INV刮除器SW

附属品

吸管

钢丝强化软质PVC制 柔韧性软管φ19×3m×1

排水管

钢丝强化软质PVC制 柔韧性软管φ25×2m×l

排油管

钢丝强化软质PVC制 柔韧性软管φ38×1m×1

式样
变更

接入电源

单相220V

定时装置

日历式定时器(16次/日期设定×1星期)可收纳于面盘

可搬式

带有小轮/手柄

    YD-1600PS-T

性能

    扬程17m×100L/min

电动机

    3相380V 4P 50HZ 1.5kw

材质

    浮筒PE，分离器SUS304

外型尺寸

    φ1600×1002H

重量

    约75千克

出口口径

    50mm

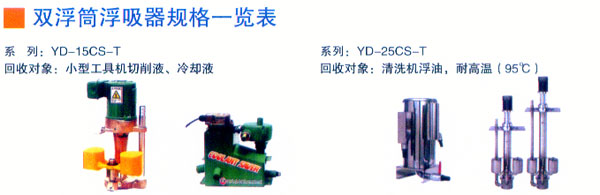

项目

单位/型式

YD-15CS-T
(小型切削液机)

双
浮
筒

油水回收量

m3/Hr

0.24

液体温度

℃

≤60℃

效果

水中含油

ppm

≤100ppm

油中含水

％

≤2％

外型尺寸

φ×mm

170×190×340

堰口口径

φmm

20

导管尺寸

φ×M

φ19×1M

低液面

mm

106(液面变动幅55mm)

主、副浮筒

材质

PP(单筒浮)

泵浦、电机

离心无轴封式螺旋泵3相380V/4P/60W

重量

Kg

1.6

分
离
槽

外型尺寸

mm

200×322×240

构造

羽状刮除器、比重差强制溢流式

容积

L

1.2

材质

SS

刮板电机

W

单相220V/4W

重量

Kg

10

项目

单位/型式

YD-15CS-T
(清洗机)

双
浮
筒

油水回收量

m3/Hr

0.5

液体温度

℃

≤95℃

效果

水中含油

ppm

≤100ppm

油中含水

％

≤2％

外型尺寸

φ×mm

250×330×700

堰口口径

φmm

25

导管尺寸

φ×M

φ25×5M

低液面

mm

205

主、副浮筒

材质

SUS304

泵浦、电机

离心无轴封式螺旋泵3相380V/4P/90W

重量

Kg

1.8

分
离
槽

外型尺寸

mm

850×421×426

构造

比重差强制溢流式

容积

L

材质

SUS304

刮板电机

W

3相380V/25W

重量

Kg

项目

单位/型式

YD-300FS-T

YD-600FS-T

YD-1000FS-T

YD-1500FS-T

双
浮
筒

油水回收量

m3/Hr

0.3～0.6

0.9～1.5

1.8～3.0

6～12

液体温度

℃

≤90℃

≤90℃

≤90℃

≤90℃

外型尺寸(φA× B)

φ×mm

φ450×297mm

φ700×452mm

φ1120×670mm

φ1500×710mm

堰口口径

Φmm

35

80

150

200

导管尺寸

φ× M

φ19×3M

φ32×5M

φ40×5M

φ65×5M

低液面(C)

mm

183

270

410

520

材

主浮筒

SUS304

SUS304

SUS304

SUS304

质

副浮筒

SUS304

SUS304

SUS304

SUS304

重量

Kg

3

7.5

26

35

选配

移动式泵浦(功率)

Kw

0.4Kw/4P

0.75Kw/4P

1.5Kw/4P

2.2Kw/4P

项目

单位/型式

YD-602GY P-(X)-T

YD-800GY P-(X)-T

YD-1000GY P-(X)-T

双
浮
筒

油水回收量

M3/Hr

0.8～1.2

1.2～2.4

2.4～3.0

液体温度

℃

≤60℃

≤60℃

≤60℃

外型尺寸(φA×B)

φ×mm

φ560×647mm

φ800×658mm

φ1000×647mm

堰口口径

φmm

60

80

120

导管尺寸

φ×M

φ25×5M

φ38×5M

φ38×5M

低液面(C)

mm

439

455

452

材

主、副浮筒

PP

PP

PP

质

本体

AC

AC

AC

重量

Kg

3

7.5

26

选
择
配
备

泵

沉水泵

动力

220V/380V/0.15Kw
    50HZ

220V/380V/0.25Kw
    50HZ

220V/380V/0.4KW
    50HZ

扬程

m

4m×15L/min

4m×40L/min

7m×50L/min

入水口

φmm

60

80

150

出水口

φmm

25

38

50

移动式泵

型号

FB25-B6AC

FB40-B6AC

FA65-B6AC

功率

Kw

0.4Kw/4P

0.75Kw/4P

1.5Kw/4P

入水口

φmm

25

50

65

出水口

φmm

25

50

65

油
水
分
离
槽

型号

YD-200FO-T

YD-400FO-T

油水回收量

m3/Hr

0 9-1.8

2.4-6.0

外型尺寸(A×B×C)

mm

1072×900×1591

1285×1059×1692

注水口口径

φmm

25

38

排水口口径

φmm

38

65

排油口口径

φmm

50

65

水中含油

ppm

≤100ppm

油中含水

％

≤2％

构造

比重差强制溢流式

容积

L

200

390

材质

SS

SS

刮板马达

W

40

60

重量

干燥时

kg

155

225

满水时

kg

350

620

截油槽尺寸

m

2×2×1.2

2×2×1.2

浮渣围网

可安装处理垃圾的格栅式围网

项目

单位/型式

YD-1000GY-OE-T
    (抢救型)

YD-50HS-T
    (拖把型)

浮
筒

油水回收量

m3/H r

6～9

5

液体温度

℃

≤60℃

≤60℃

外型尺寸

φ×mm

φ1000×390

φ610×304(操作棒2.5M)

堰口口径

φmm

150

80

导管尺寸

φmm

φ50×10M

φ50×10M

低液面

mm

390

30

主、副浮筒

材质

PP

PP

重量

Kg

24

7

移
动
式
泵
浦

外型尺寸

mm

942×380×626

-

泵
浦

泵浦型号

FB40-B6AC

-

吸入、吐出口径

φmm

50

-

吸入、吐出罐

材质

SUS304

-

本体

BC

-

叶轮

CR/NBR

-

小型柴油发动机

型号

L48ASS

-

功率

4.2HP/1800rpm

-

重量

Kg

66

-

项目

单位/型式

YD-1000SG-T
(海上中型)

YD-1500SG-T
(海上大型)

浮
筒

油水回收量

m3/Hr

4-5

12-15

效

水中含油

ppm

≤100ppm

≤100ppm

果

油中含水

％

≤2％

≤2％

外型尺寸

φ×mm

φ1120×670

φ1500×710

堰口口径

φmm

150

200

导管尺寸

φ×M

φ50×20 M

φ65×30M

低液面

mm

410

520

材质

SUS304

SUS304

移
动
式
泵
浦

重量

Kg

27

35

泵
浦

外型尺寸

mm

1370×950×1780

2340×1104×2060

构造

分离型比重差

分离型比重差

容积

L

400

1000

材质

SS

SS

泵浦

单螺杆式容积泵

双螺杆式容积泵

口
径

注水口

φmm

φ50

φ75

排水口

φmm

φ75

φ75

排油口

φmm

φ50

φ65

小型柴油发动机

型号

L48ASS

L48ASS

功率

4.2HP/1800rpm

4.2HP/1800rpm

重量

Kg

250

450

选配

专用集装箱

2000×2000×2000

2200×2600×2500
