水处理机械装备-格栅系列及配套产品-SZL型回转式格栅

SZL型回转式格栅

概述
SZL型回转式格栅是一种可以连续自动清捞流体中各种团体杂物的水处理专用装置，广泛应
用于城市污水的预处理；自来水、电厂、钢厂等地表取水口漂浮物的去除；屠宰、纺织、造纸、
皮革等处理工艺中前级杂物的清捞。

工作原理
SZL型回转式格栅是由一种耙齿按一定的次序装配成一组回转耙齿链。在电机减速器
的驱动下，耙齿链进行逆水面方向由下而上回转运动。
耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，
绝大部分固体物质靠重力落下，另一部分则依靠胶板刷的反向运动把粘在耙齿上的杂物清扫干净。

特点
1．结构紧凑合理，动力消耗小，无噪音。
2．连续清捞无堵塞，排渣干净。
3．采用封闭式格栅网牵引链，提高了工作可靠性。
4启动化程度高，有机械过载保护和电气过载保护，配套专用电气控制箱(材质为不锈钢)，具
有手动、联动、远程等控制功能，带有PLC接口。

技术参数和选型
1．设备和耙齿规格
设备规格按机宽尺寸分SZL300—3600型。机宽超过1 600mm，则做成并联机。耙齿栅隙分为
1 mm、3mm、5mm、1 0mm、20mm、30mm、40mm、50mm等规格，耙齿节距分为1 00mm、
1 50mm。选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时
选配不同的材质。
2．设备长短规格
可根据用户需要及使用实际情况确定。

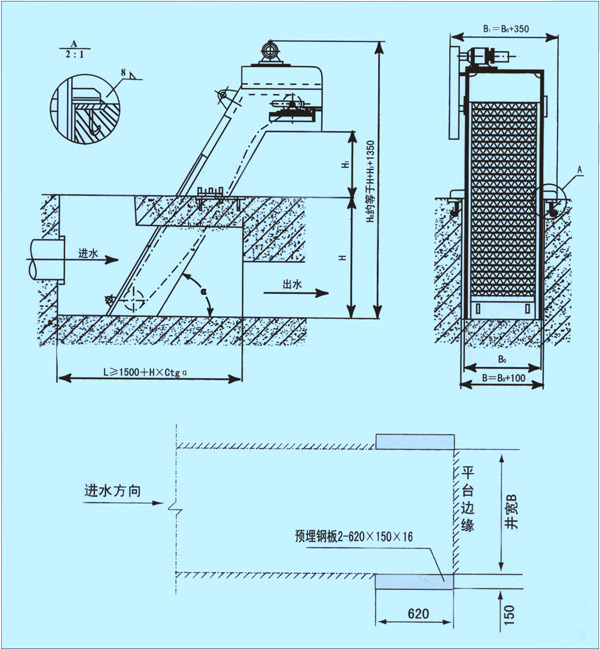

SZL型回转式格栅安装示意图

型号说明

注：并联机在安装形式上与单机一样，例如SZL3000型，则设计成1500MM宽的两台单机并联而成，采用一套驱动装置，
其适用沟宽为3100MM
技术参数和安装尺寸表

参数 /型号	SZL300	SZL400	SZL500	SZL600	SZL700	SZL800	SZL900	SZL1000	SZL1100	SZL1200	SZL1250	SZL1500	SZL1600
安装角度α	60°-85°
电动机功率(KW)	0.37-0.75		0.55-1.1				0.75-1.5		1.1-2.2			1.5-3
筛网运动速度(m/min)	约2
设备宽B0(mm)	300	400	500	600	700	800	900	1000	1100	1200	1250	1500	1600
设备总高H0(mm)	H1+H1+1350
设备总宽B1(mm)	650	750	850	950	1050	1150	1250	1350	1450	1550	1600	1850	1950
沟宽B(mm)	400	500	600	700	800	900	1000	1100	1200	1300	1350	1600	1700
沟深H(mm)	1000-12000（用户自定）
异流槽长度L(mm)	≥1500+H×Ctg α
介质上限温度(℃)	≤80℃
地脚至卸料上口高H1(mm)	用户自定

过水流量表

型号			SZL300	SZL400	SZL500	SZL600	SZL700	SZL800	SZL900	SZL1000	SZL1100	SZL1200	SZL1250	SZL1600	SZL1600
栅前水深(m)			1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
过栅流速(m/s)			1 0	1 0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
耙齿栅隙 (mm)	1	过水流量 (m3 /d)	3700	4160	5800	7400	9000	10600	12000	14000	15600	17200	18000	22000	23600
	3		7400	8200	11400	15000	18000	21200	24600	28000	31200	34400	36000	44000	47200
	5		9000	10400	14200	18400	22400	26000	30000	34800	38800	42000	45000	48000	51600
	10		10600	12400	17600	22000	27000	32000	34800	42200	48000	50000	52000	54000	58000
	20		11000	13000	18000	23000	28000	34000	38000	44000	50000	54000	56000	58000	62000
	30		14200	17200	23400	29800	36400	44200	49400	57200	65000	70200	72800	75400	80000
	40		15600	20400	29000	37600	46000	54000	63000	72000	80800	89000	93000	115000	122000
	50		20400	26500	37700	48900	59800	70200	81900	93600	104000	114400	119600	148200	159000

注：并联机的过水量按以上型号乘2既得，如SZL2000型回转式格栅，其栅隙为10MM，则过水流量为：84400m3/d
