MXF型明杆式铸铁镶铜方闸门

用途
常用于防汛，灌溉，水利水电，污水处理厂及自来水厂等给水排水功能。
特点
本设备主要由门框、门板、密封圈吊耳及可调式楔块等部件组成。闸门久用磨损后，其密封面可通过楔形压块的调整来保证正常工作。具有结构合理、安装、调试、使用、维护方便性能可靠等特点。
主要技术参数
1、闸门应按图示位置安装，闸板设于迎水面。
2、闸门压向门框允许最大压力0．1 Mpa。
3、闸板压离门框允许最大压力0．02Mpa。
4、密封工作部位渗漏量不大于1．25b，min·m。

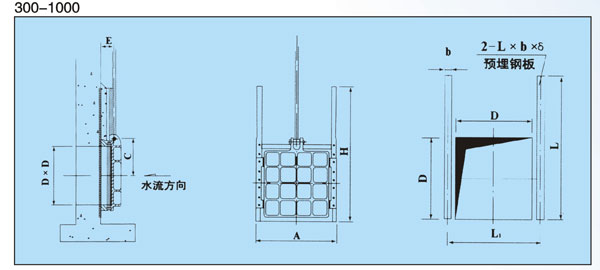

MXF型明杆式铸铁镶铜方闸门外形及安装尺寸

型号规格	口径	外形及安装尺寸
型号规格	D×D	A	b	C	E	H	L	L1	δ
MXF-300	300×300	456	150	200	83	580	580	456	12
MXF-400	400×400	556	150	250	83	680	680	556	12
MXF-500	500×500	656	150	310	83	780	780	656	12
MXF-600	600×600	790	150	360	123	900	900	790	12
MXF-700	700×700	940	150	420	135	1000	1000	940	12
MXF-800	800×800	1010	150	470	150	1200	1200	1010	12
MXF-1000	1000×1000	1210	150	580	163	1700	1700	1210	12

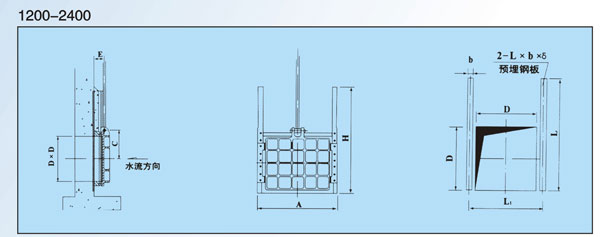

型号规格	口径	外形及安装尺寸
型号规格	D×D	A	b	C	E	H	L	L1	δ
MXF-1200	1200×1200	1430	150	690	174	2000	2000	1430	12
MXF-1400	1400×1400	1630	150	800	174	2500	2500	1630	12
MXF-1600	1600×1600	1850	200	900	204	2800	2800	1850	12
MXF-1800	1800×1800	2050	200	1000	220	3200	3200	2050	12
MXF-2000	2000×2000	2270	200	1110	254	3700	3700	2270	12
MXF-2200	2200×2200	2480	200	1210	254	4100	4100	2480	12
MXF-2400	2400×2400	2660	200	1315	260	4500	4500	2660	12

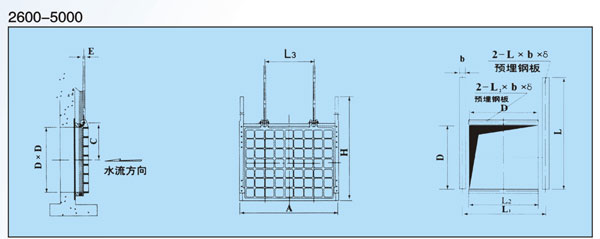

型号规格	口径	外形及安装尺寸
型号规格	D×D	A	b	C	E	H	L	L1	L2	δ
MXF-2600	2600×2600	2880	200	1410	280	4800	4800	2880	2600	12
MXF-2800	2800×2800	3080	200	1515	320	5200	5200	3080	2800	12
MXF-3000	3000×3000	3310	200	1620	320	5600	5600	3310	3000	12
MXF-3500	3500×3500	3820	200	1880	320	6500	6500	3820	3500	12
MXF-4000	4000×4000	4330	200	2130	360	7500	7500	4330	4000	12
MXF-4500	4500×4500	4830	200	2380	360	8500	8500	4830	4500	12
MXF-5000	5000×5000	5350	200	2650	360	9500	9500	5350	5000	12
