MXY型明杆式铸铁镶铜圆闸门

用途
常用于给水、排水、防汛等水利工程。
特点
本设备主要由门框、闸板、密封圈及可调式楔形压块等部件组成。闸门久用磨损后，其密封面可通过楔形压块的调整来保证正常工作。具有结构合理、性能可靠装、调试、使用、维护方便等特点。
主要技术参数
1、闸门应按图示位置安装，闸板设于迎水面。
2、闸门压向门框允许最大压力0．1 Mpa。
3、闸板压离门框允许最大压力0．02Mpa。
4、密封工作部位渗漏量不大于1．25b，min·m。

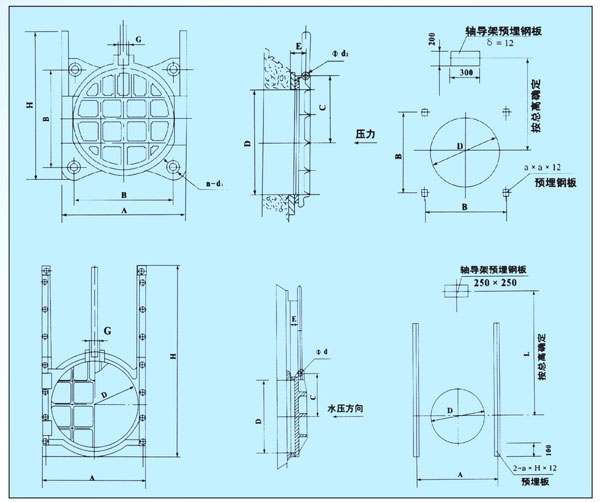

MXY型明杆式铸铁镶铜圆闸门外形及安装尺寸

口径	安装尺寸						基础尺寸
D	A	B	C	E	G	H	Φd1	a×a	n×d1
200	382	200	146	70	30	360	18	50	4×M12
250	426	250	175	75	35	450	18	50	4×M12
300	470	300	200	80	40	610	20	50	4×M12
400	580	400	275	83	40	730	20	100	4×M12
450	642	450	300	83	45	810	25	100	4×M16
500	680	500	340	83	45	860	25	100	4×M16
600	780	600	390	95	56	1010	32	100	4×M16
700	890	700	440	110	60	1180	32	100	4×M16
800	1000	800	500	110	65	1380	32	100	4×M16
900	1090	900	550	115	70	1550	32	100	4×M20
1000	1180	1000	600	115	80	1660	36	100	4×M22
1200	1400	1200	700	130	100	2020	40	100	4×M24

MXY型明杆式铸铁镶铜圆闸门外形及安装尺寸

口径	安装尺寸				基础尺寸			口径	安装尺寸				基础尺寸
D	A	E	C	H	Φd	G	a	D	A	E	C	H	Φd	G	a
1400	1630	180	800	2400	40	110	150	2000	2270	210	1100	3500	50	140	200
1500	1750	204	850	2600	40	110	150	2200	2490	250	1200	3960	55	140	200
1600	1880	204	900	2600	44	120	200	2400	2690	250	1300	4320	55	140	200
1700	1950	204	950	2800	44	120	200	2800	3090	280	1500	5040	55	150	200
1800	2050	204	1000	3200	44	130	200	3000	3300	310	1600	5400	60	150	200
1900	2170	204	1050	3200	50	130	200
