LYP1400型氧化沟转碟曝气机
概述

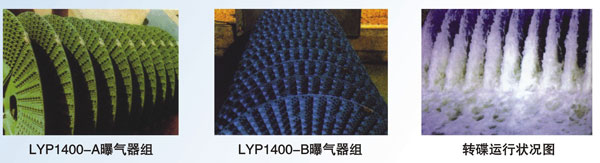

LYPl400一A(B)型氧化沟转碟曝气机是我公司生产的一种新型曝气机，该产品的核心部件——碟形曝气片采用玻璃钢一次压铸成型。整套机组结构简单、 安装维修方便、能耗低、充氧效率高、使用寿命长、运行管理方便。可适用于水处理中采用氧化沟工艺的各种工程中。

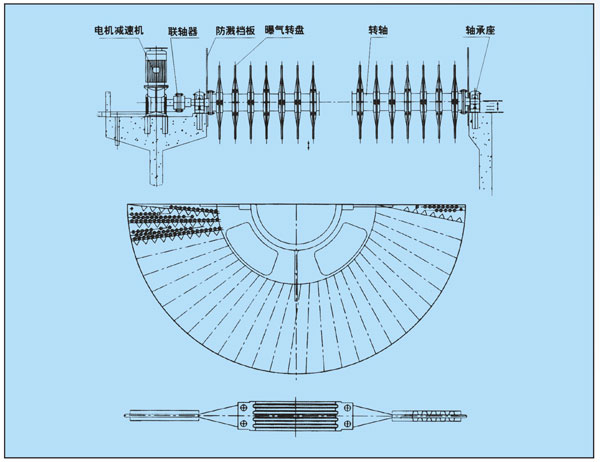

结构及工作原理
该设备主要由碟形曝气片、传动主轴、防水墙及驱动机构组成。碟形曝气片由两个半圆形部件组成，碟形曝气片在驱动机构的作用下旋转，从而将水泼起和空气充分 接触。同时使空气随曝气片的旋转而被带入水中并被强制切割，使空气和水充分接触，促进氧的传输。在碟形曝气机的下游，还设置倾斜导流板，以便将经过充氧夹 带气泡的混合液引向池底，加大底部流速，强化气水混合，延长气泡在混合液中的停留时间，从而提高充氧效率，改善氧化沟中污水的流速和溶解氧的分布。

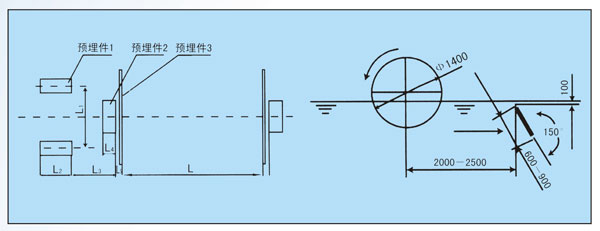

安装示意图
主要技术参数
|
型号/参数 |
推荐浸没深度 |
适用池宽 |
转速 |
水平推力范围 |
电机功率 |
最大适用水深 |
充氧能力 |
|
(mm) |
L(mm) |
(r/min) |
(m) |
(I(w) |
(m) |
KgO2/h |
|
|
LYP1400-3 |
460 |
3000 |
43 |
16 |
7.5 |
5.1 |
12.6-19.6 |
|
LYP1400-5 |
460 |
5000 |
43 |
16 |
15 |
5.1 |
22.2-35.2 |
|
LYP1400-7 |
460 |
7000 |
43 |
16 |
18.5 |
5.1 |
35.6-53.9 |
|
LYP1400-9 |
460 |
9000 |
43 |
16 |
30 |
5.1 |
46.3-71.8 |
|
LYP1400-11 |
460 |
11000 |
43 |
16 |
37 |
5.1 |
55.6-85.8 |
注：1特殊池宽，另行设计。2、圾中的充氧能力是指浸深时的数据。
安装及预埋件尺寸
|
型号/参数 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
H1 |
H2 |
预埋件 |
||
|
1(共2块) |
2(共2块) |
3(共2块) |
|||||||||
|
LYP1400-3 |
3000 |
420 |
380 |
350 |
120 |
140 |
220 |
70 |
380×120×12 |
380×120×12 |
1500×250×12 |
|
LYP1400-5 |
5000 |
480 |
440 |
350 |
140 |
140 |
250 |
80 |
440×120×12 |
450×140×12 |
|
|
LYP1400-7 |
7000 |
480 |
440 |
350 |
140 |
140 |
250 |
80 |
440×120×12 |
450×140×12 |
|
|
LYP1400-9 |
9000 |
630 |
600 |
450 |
140 |
140 |
325 |
130 |
600×120×12 |
480×140×12 |
|
|
LYP1400-11 |
11000 |
630 |
600 |
450 |
140 |
140 |
325 |
130 |
600×120×12 |
480×140×12 |
|
