LQS型桥式吸砂机
主要用途
主要用于平流式曝气沉砂池的沉砂的排除。
工作原理
桥式吸砂机主要由行走装置，主梁、吸砂系统等组成。吸砂机在沉砂池面上沿钢轨来回行走，吸砂系统将池底的砂水混合物吸出，排入砂水分离器进行砂水分离。另外，吸砂机还可以根据用户要求设置撇渣板，将水面上的浮渣刮至池末端的渣槽中。

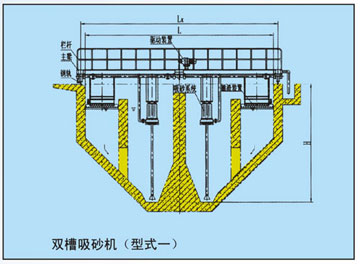

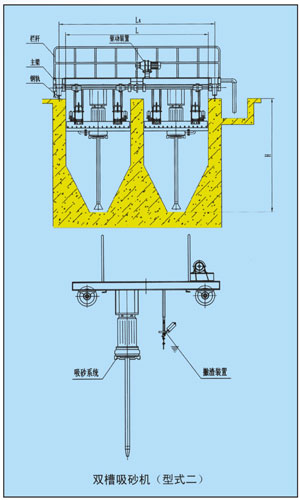

结构及安装方式
.jpg)
特点
1．采用无堵塞潜污泵吸砂，可靠
2．采用同步传动，运移平稳；
3．结构简单，易操作，维护方便。
主要技术参数
|
参数/型号 |
LQS-3 |
LQS-4 |
LQS-6 |
LQS-8 |
LQS-10 |
LQS-12 |
|
L(mm) |
3000 |
4000 |
6000 |
8000 |
10000 |
12000 |
|
池深(m) |
1-5 |
|||||
|
行走速度(m/min) |
2-5 |
|||||
|
驱动功率(Kw) |
0.37/0.55 |
2×0.37 |
2×0.55 |
|||
|
吸砂泵 |
Q=25m3/h H=8m P=1.5Kw |
Q=40m3/h H=10m P=2.2Kw |
||||
|
钢轨型号(kg/m) |
15kg/m(GB11364-89) |
|||||
|
Lk(mm) |
3300 |
4300 |
6300 |
8300 |
10300 |
12300 |
