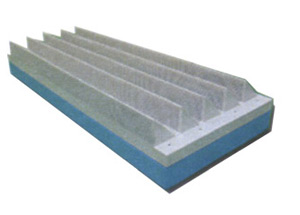

"声陷阱"吸隔声屏障

声陷阱吸隔声屏障

"声陷阱"吸隔声屏障的工作原理
往复振荡耗能作用机理
声波作用到屏障表面处时，由于特殊的声结构设计，入射声波能全部进入到由三层材料组成的屏障的第
一层，大部分能量经第二层材料吸收，剩余声波则经过第三层材料反射而不致透射，反射的声波大部分又被
第二层材料吸收，经过一个来回后剩余的声波不能通过进入时的途径出去而是被反射，如此反复，声波在屏
障内往复振荡并不断被第二层材料吸收消耗，声音就像进入到陷阱一样，直至被完全消耗掉。“声陷阱”吸
隔声屏障就是运用这种新型往复振荡耗能作用机理而设计。
结构材料的构成
第一层：GSGN材料：1mm厚度的材料对入射的205HZ-1600Hz的 ’
声波具有高达17～34dB的隔声量。
第二层：子母泡无机陶瓷吸声材料：对可听频率范围内噪声具有全
频(宽频)高效吸收性能。
第三层：GSGN材料。
针对实际应用的设计：
本屏障采月的是半尖劈型结构加百叶窗开口设计，能防止雨水自灰尘的渗入。

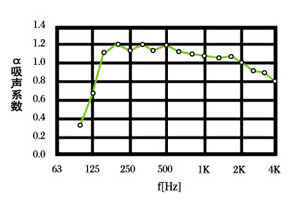

各频带吸声系数：（吸声系数的计算按投影面积计算）

1/3OCT 中心频率	100	125	160	200	250	315	400	500	630
吸声系数α	0.33	0.67	1.10	1.20	1.16	1.21	1.13	1.19	1.14
1/3OCT 中心频率	800	1K	1.25K	1.6K	2K	2.5K	3.15K	4K	NRC
吸声系数α	1.10	1.09	1.05	1.06	1.00	0.92	0.87	0.82	1.11

隔声效能检测结果：
*隔声指数为la=36.6dB
(注：隔声指数la即计权隔声量Rw)
*平均隔声(100Hz-3150Hz)为Ra-34.5dB

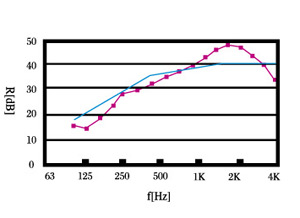

各频带的隔声量

中心频率f[HZ]	100	125	160	200	250	315	400	500	630
隔声量R[dB]	15.8	15.6	19.2	23.7	28.3	29.2	31.6	35.3	37.4
中心频率f[HZ]	800	1K	1.25K	1.6K	2K	2.5K	3.15K	4K	-
隔声量R[dB]	40.0	43.4	47.9	49.2	48.7	45.9	40.2	33.7	-
