DZ系列罗茨鼓风机

鼎泽罗茨鼓风机的优点：
DZ型罗茨鼓风机是我公司长期积累罗茨鼓风机生产、销售经验，结合最新技术研究开发出性能价格比更优越的鼓风机产品。

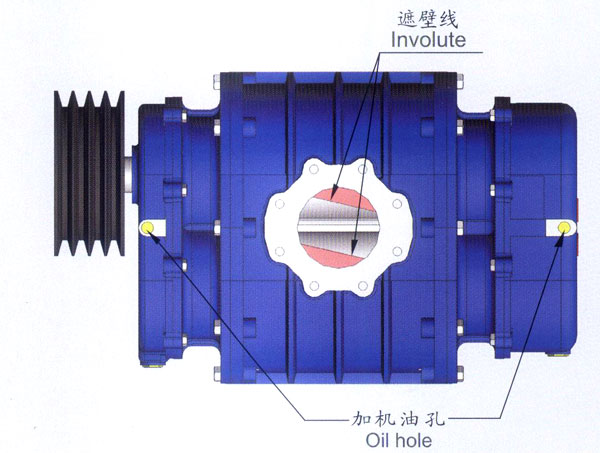

鼓风机采用上进下出式结构，便于客户安装与维护。螺旋式结构是以相对机壳的吸入及排出口的遮壁线为20°的定子螺旋方式．使得遮壁线和叶轮最前端部分所构成的转动渐渐地进行开闭。因此鼓风机运转时大大消除脉动，噪音更低。
鼓风机采用更简便的保养方式，在齿轮侧及传动侧均使用机油的润滑方式，增加了润滑效果，延长轴承及各零件的寿命。
叶轮采用新的型线设计，可减少鼓风机本身的发热量，降低温升值，使全段效率更加卓越，成为风量、压力特性十分优良的鼓风机。

工作原理

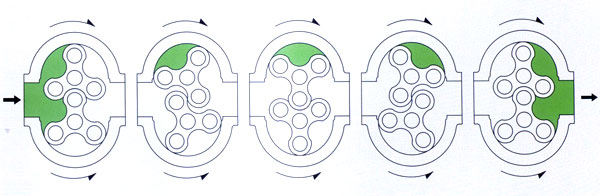

    罗茨风机为容积式风机，输送的风量与转数近似成比例．三叶型叶轮每转动一次由2个叶轮进行3次吸、排气，与二叶型相比，具有气脉动变少，负荷变化小，机械强度高，噪声低，振动小的特点。
在2根平行的轴上设有2个三叶轮型叶轮，叶轮与扁圆形本体孔面及各叶轮三者之间始终保持微小的间隙，由于叶轮互为反方向匀速旋转，使本体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。

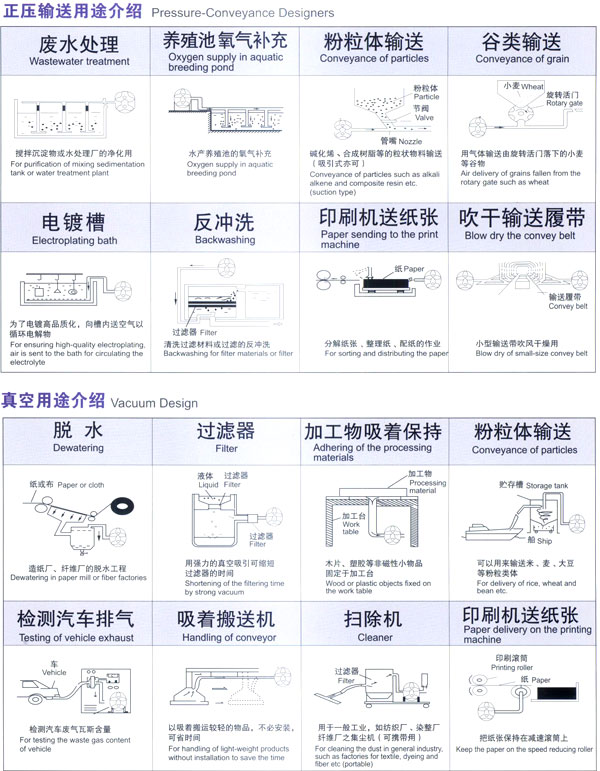

    各支叶轮始终由同步齿轮保持正确的相位，不会出现互相碰触现象，因而可以高速化，不需要内部润滑，而且结构简单、运转平稳、性能稳定，适应多种用途，已运用于广泛的领域。

性能表的使用
性能表包括鼓风机型号、口径、回转数、排出压力、风量、需用功率等。
1、性能表所标记的风量是表示标准吸入状态下的风量。标准状态是指温度20℃，绝对压力10332kgf／cm²(101.3kPa)，相对湿度65％的状态。
2、基准状态{温度0℃，绝对压力1.0332kgf／cm²。（101. 3kPa)}的风量，一船以Nm³/min来表示。
如果吸入压力一样，则依照下列方式可以换算为标准状态的风量。
Qs =Qn×1.0732
Qs=标准状态风量（m³/min）
Qn =基准状态风量（m³/min）
3、排出状态风量以下述方式可以换算为标准状态。

Qd=排出状态风量(mvm n)
Pd=排出压力(kgf／cm0)
Ts-暧入温度(℃)
Td=排出温度(℃)
4、动力(输出功率)kw

    U．电压c vl    I：电流(A)
    cos 9．电机功率因数 Eft：电机效率
5、鼓风机型号E别的选定范围互相有些重复．选定标准是需要较经济型的请选小型号鼓风机，防噪音性的请选较大型号鼓风机。
单位换算
压力

	mbar	Pa	atm	lbf/in²	Kgf/cm²	in Hg	mmH₂O
1 mbar	1	102	9.869×10^-4	1.45×10^-2	1.02×10^-3	2.953×10^-2	10.197
1 Pa	0.01	1	9.87×10^-6	1.45×10^-4	1.02×10⁵	2.953×10^-2	0.102
1 atm	1.013×10³	1.013×10⁵	1	14.7	1.033	29.9	1.033×10⁴
1 lbf/in²	68.95	6.895×10^-2	6.805×10^-2	1	7.03×10^-2	2.036	7.03×10²
1 kgf/cm²	9.807×10²	9.807×10⁴	0.968	14.22	1	28.98	10⁴
1 in Hg	33.86	3.386×10³	3.386×10^-2	0.491	3.45×10^-2	1	3.45×10²
1 mmH₂O	9.807×10^-2	9.807	9.677×10^-5	1.42×10^-3	10^-4	2.896×10^-3	1

风量

	m³/min	m³/h	l/min	ft³/min(cfm)
1 m³/min	1	60	1000	35.31
1 m³/h	0.017	1	16.67	0.589
1 l/min	0.001	0.06	1	0.035
1 ft³/min(cfm)	0.028	1.699	28.32	1

功率

	kg-m/sec	kw	hp	ps
1 kg-m/sec	1	0.01	0.013	0.013
1 kw	101.97	1	1.341	1.360
1 hp	76.038	0.746	1	1.014
1 ps	75	0.736	0.986	1

DZ型罗茨鼓风机性能表

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH₂O )
			1000		2000		3000		4000		5000
			9.8KPa		19.6KPa		29.4KPa		39.2KPa		49.0KPa
			Qs	La	Qs	La	Qs	La	Qs	La	Qs	La
DZ 50	50 (8")	1040	1.15	0.26	1.04	0.53	0.98	0.79	0.90	1.07	0.86	1.33
		1260	1.40	0.37	1.30	0.68	1.19	0.99	1.13	1.29	1.06	1.61
		1410	1.60	0.49	1.50	0.84	1.39	1.16	1.30	1.49	1.22	1.82
		1540	1.79	0.75	1.71	1.07	1.64	1.39	1.57	1.72	1.48	2.04
		1680	1.95	0.81	1.87	1.17	1.77	1.52	1.71	1.89	1.62	2.25
		1760	2.05	0.87	1.98	1.24	1.90	1.63	1.81	2.01	1.74	2.39
		1880	2.20	1.01	2.12	1.39	2.04	1.79	1.96	2.17	1.88	2.57
		2050	2.38	1.17	2.30	1.58	2.20	1.97	2.14	2.37	2.06	2.78
		2230	2.57	1.44	2.47	1.86	2.38	2.27	2.28	2.69	2.20	3.11
DZ 65	65 (2.5”)	1040	1.60	0.61	1.43	0.94	1.31	1.25	1.21	1.58	1.12	1.90
		1260	1.94	0.72	1.79	1.10	1.65	1.48	1.53	1.87	1.43	2.25
		1410	2.21	0.83	2.07	1.27	1.94	1.71	1.82	2.13	1.71	2.58
		1540	2.52	0.96	2.38	1.42	2.23	1.90	2.12	2.36	2.02	2.83
		1680	2.76	1.05	2.62	1.56	2.49	2.08	2.38	2.59	2.28	3.05
		1760	2.94	1.13	2.82	1.67	2.70	2.21	2.59	2.73	2.48	3.28
		1880	3.15	1.25	3.03	1.82	2.90	2.39	2.79	2.96	2.69	3.54
		2050	3.45	1.40	3.31	2.02	3.18	2.62	3.05	3.30	2.94	3.85
		2230	3.67	1.61	3.54	2.26	3.42	2.92	3.29	3.57	3.19	4.22
DZ 80	80 (3”)	1120	2.97	0.76	2.81	1.41	2.68	2.05	2.56	2.70	2.45	3.35
		1200	3.26	0.86	3.13	1.58	3.00	2.27	2.88	2.96	2.76	3.67
		1260	3.51	1.01	3.37	1.74	3.24	2.46	3.12	3.19	3.01	3.92
		1340	3.74	1.14	3.62	1.90	3.48	2.66	3.36	3.42	3.25	4.18
		1480	4.21	1.30	3.99	2.14	3.85	2.97	3.73	3.81	3.61	4.64
		1580	4.43	1.52	4.30	2.38	4.17	3.24	4.06	4.11	3.95	4.97
		1680	4.77	1.71	4.63	2.61	4.50	3.53	4.38	4,43	4.27	5.35
		1770	5.10	1.92	4.94	2.85	4.80	3.78	4.75	4.72	4.57	5.65
		1940	5.68	2.28	5.53	3.30	5.40	4.36	5.27	5.38	5.18	6.45
DZ 100	100 (4”)	1120	4.74	1.27	4.44	2.31	4.17	3.37	3.95	4.42	3.77	5.47
		1210	5.32	1.52	4.99	2.63	4.74	3.75	4.55	4.86	4.38	5.96
		1320	5.97	1.64	5.65	2.89	5.41	4.14	5.21	5.39	5.01	6.64
		1460	6.59	1.75	6.32	3.10	6.09	4.44	5.92	5.78	5.77	7.12
		1540	6.94	1.86	6.69	3.28	6.47	4.70	6.31	6.10	6.16	7.52
		1620	7.32	1.98	7.10	3.28	6.90	4.96	6.76	6.46	6.59	7.96
		1760	7.96	2.20	7.75	4.13	7.55	5.43	7.41	6.99	7.25	8.65
		1900	8.57	2.41	8.36	4.43	8.18	5.87	8.04	7.59	7.88	9.31
		2020	9.22	2.57	9.04	4.43	8.86	6.27	8.74	8.14	8.62	10.00
DZ 125	125 (5”)	1010	6.56	1.85	6.28	3.20	6.02	4.56	5.78	5.92	5.58	7.27
		1080	7.14	2.16	6.83	3.59	6.56	5.01	6.33	6.43	6.12	7.85
		1150	7.68	2.61	7.40	4.11	7.15	5.61	6.94	7.11	6.75	8.60
		1310	8.69	3.10	8.47	4.79	8.27	6.50	8.07	8.20	7.88	9.89
		1460	9.77	3.67	9.54	5.55	9.33	7.43	9.14	9.29	8.97	11.18
		1580	10.56	3.97	10.35	5.99	10.11	8.02	9.91	10.05	9.73	12.09
		1640	11.08	4.38	10.82	6.53	10.59	8.67	10.39	10.83	10.23	12.97
		1820	12.23	5.02	11.99	7.33	11.77	9.63	11.57	11.93	11.42	14.22
		1950	13.02	5.56	12.76	8.00	12.55	10.43	12.36	12.86	12.19	15.30
DZ 150	150 (6”)	860	14.06	3.11	13.51	5.87	13.03	8.63	12.63	11.37	12.28	14.13
		1000	15.87	3.33	15.39	6.43	14.96	9.55	14.58	12.66	14.26	15.77
		1080	17.07	5.09	16.59	8.34	16.17	11.59	15,79	14.84	15.45	18.09
		1220	19.53	6.36	19.04	9.87	18.62	13.36	18.25	16.87	17.91	20.37
		1300	21.11	7.32	20.65	10.93	20.24	14.54	19.88	18.16	19.57	21.76
		1460	23.58	9.32	23.03	13.45	22.67	17.58	22.30	21.71	21.98	25.85
		1550	25.10	11.08	24.61	15.36	24.16	19.64	23.85	23.91	23.42	28.19
		1650	26.49	12.54	25.98	16.98	25.52	21.43	25.09	25.87	24.73	30.31
		1760	27.73	14.02	27.20	18.79	26.72	23.57	26.30	28.34	25.93	33.11
DZ 200	200 (8”)	920	30.14	9.42	28.95	15.66	28.03	21.86	27.41	28.13	26.78	34.33
		1030	33.63	10.56	32.50	17.51	31.73	24.45	31.15	31.47	30.48	38.4
		1150	37.34	11.66	36.32	19.34	35.61	26.99	35.06	34.73	34.36	42.38
		1220	41.95	12.85	40.98	21.01	40.40	29.17	39.94	37.41	39.14	45.56
		1300	46.42	13.64	45.47	22.32	44.99	30.99	44.52	39.74	43.70	48.38
		1370	49.13	14.39	48.29	23.54	47.77	32.68	47.33	41.90	46.63	51.02
		1470	51.92	18.36	51.13	27.96	50.65	37.80	50.27	47.64	49.64	57.44
		1540	54.33	19.27	53.54	29.33	53.08	39.65	52.76	49.98	52.30	60.25
		1640	58.17	20.77	57.45	31.63	57.01	42.76	56.76	53.90	56.38	64.98

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH₂O )
			6000		6500		7000		7500		8000
			58.8KPa		63.7KPa		68.6KPa		73.5KPa		78.4KPa
			Qs	La	Qs	La	Qs	La	Qs	La	Qs	La
DZ 50	50 (8")	1040	0.77	1.60	0.74	1.74	0.71	1.88	0.68	2.03	0.67	2.15
		1260	1.00	1.94	0.97	2.10	0.94	2.24	0.91	2.37	0.88	2.56
		1410	1.14	2.16	1.10	2.32	1.06	2.49	1.02	2.66	0.98	2.83
		1540	1.41	2.37	1.38	2.55	1.35	2.71	1.31	2.87	1.28	3.05
		1680	1.55	2.61	1.52	2.78	1.48	2.95	1.45	3.12	1.41	3.30
		1760	1.67	2.78	1.62	2.97	1.58	3.16	1.54	3.35	1.49	3.55
		1880	1.80	2.96	1.76	3.15	1.72	3.34	1.68	3.54	1.64	3.73
		2050	1.97	3.18	1.93	3.38	1.89	3.57	1.85	3.78	1.81	3.97
		2230	2.12	3.52	2.08	3.74	2.04	3.95	2.00	4.16	1.96	4.37
DZ 65	65 (2.5”)	1040	1.03	2.21	0.99	2.38	0.94	2.55	0.91	2.70	0.85	2.85
		1260	1.33	2.68	1.28	2.85	1.23	3.03	1.18	3.23	1.13	3,42
		1410	1.60	3.00	1.56	3.23	1.49	3.44	1.44	3.66	1.38	3.88
		1540	1.93	3.30	1.89	3.54	1.85	3.77	1.81	4.00	1.76	4.24
		1680	2.19	3.62	2.15	3.85	2.11	4.11	2.06	4.37	2.02	4.62
		1760	2.40	3.83	2.36	4.10	2.33	4.36	2.29	4.64	2.25	4.90
		1880	2.60	4.11	2.55	4.40	2.50	4.69	2.46	4.98	2.41	5.26
		2050	2.85	4.46	2.81	4.76	2.76	5.07	2.72	5.38	2.67	5.68
		2230	3.10	4.88	3.05	5.11	3.00	5.53	2.95	5.87	2.91	6.19
DZ 80	80 (3”)	1120	2.37	4.00	2.32	4.32	2.28	4.64	2.24	4.96	2.20	5.30
		1200	2.68	4.34	2.63	4.68	2.58	5.02	2.53	5.36	2.47	5.71
		1260	2.91	4.65	2.87	5.01	2.82	5.37	2.77	5.74	2.72	6.10
		1340	3.15	4.94	3.10	5.32	3.06	5.69	3.01	6.07	2.96	6.45
		1480	3.51	5.48	3.46	5.88	3.41	6.30	3.37	6.72	3.32	7.14
		1580	3.85	5.83	3.81	6.27	3.76	6.69	3.72	7.12	3.67	7.56
		1680	4.18	6.25	4.13	6.71	4.09	7.17	4.03	7.62	3.99	8.07
		1770	4.49	6.58	4.45	7.04	4.41	7.51	4.37	7.97	4.33	8.44
		1940	5.08	7.46	5.00	7.98	4.94	8.46	4.89	9.00	4.83	9.50
DZ 100	100 (4”)	1120	3.60	6.52	3.51	7.05	3.42	7.58	3.34	8.10	3.26	8.66
		1210	4.22	7.09	4.14	7.65	4.06	8.20	3.98	8.76	3.89	9.32
		1320	4.86	7.89	4.78	8.52	4.70	9.14	4.63	9.76	4.55	10.38
		1460	5.63	8.48	5.57	9.14	5.50	9.82	5.43	10.49	5.36	11.17
		1540	6.03	8.94	5.96	9.64	5.89	10.35	5.83	11.05	5.76	11.76
		1620	6.48	9.43	6.42	10.18	6.37	10.91	6.31	11.65	6.26	12.39
		1760	7.12	10.26	7.05	11.07	6.98	11.88	6.92	12.67	6.85	13.48
		1900	7.75	11.05	7.68	11.90	7.61	12.77	7.54	13.64	7.48	14.50
		2020	8.51	11.86	8.45	12.78	8.39	13.71	8.33	14.64	8.27	15.57
DZ 125	125 (5”)	1010	5.41	8.63	5.33	9.31	5.24	9.99	5.16	10.67	5.07	11.35
		1080	5.96	9.28	5.88	9.99	5.80	10.70	5.72	11.41	5.64	12.12
		1150	6.58	10.10	6.50	10.85	6.41	11.60	6.33	12.35	6.24	13.10
		1310	7.72	11.59	7.64	12.45	7.56	13.29	7.48	14.15	7.40	14.99
		1460	8.82	13.05	8.75	13.99	8.67	14.92	8.56	15.86	8.52	16.80
		1580	9.56	14.12	9.50	15.14	9.42	16.14	9.35	17.16	9.27	18.17
		1640	10.09	15.13	10.02	16.20	9.95	17.28	9.68	18.36	9.81	19.44
		1820	11.29	16.52	11.23	17.67	11.16	18.82	11.10	19.97	11.03	21.12
		1950	12.06	17.73	12.00	18.95	11.93	20.16	11.87	21.38	11.80	22.59
DZ 150	150 (6”)	860	11.99	16.89	11.85	18.25	11.70	19.64	11.56	21.02	11.41	22.40
		1000	13.98	18.88	13.84	20.44	13.70	21.99	13.55	23.55	13.41	25.10
		1080	15.18	21.33	15.04	22.96	14.90	24.57	14.76	26.20	14.61	27.82
		1220	17.64	23.88	17.51	25.63	17.37	27.38	17.24	29.13	17.01	30.88
		1300	19.31	25.37	19.18	27.17	19.05	28.98	18.92	30.33	18.79	32.59
		1460	21.72	29.98	21.59	32.05	21.46	34.11	21.33	36.18	21.20	38.24
		1550	23.14	32.47	23.00	34.61	22.86	36.74	22.72	38.89	22.58	41.02
		1650	24.44	34.75	24.30	36.97	24.15	39.20	24.01	41.42	23.86	43.64
		1760	25.60	37.88	25.44	40.26	25.27	42.64	25.10	45.02	24.93	47.41
DZ 200	200 (8”)	920	26.22	40.91	25.96	44.20	25.70	47.49	25.44	50.78	25.18	54.07
		1030	29.60	45.75	29.59	49.43	29.29	53.11	28.99	56.78	28.69	60.46
		1150	33.71	50.50	33.39	54.56	33.06	58.62	32.74	62.69	32.42	66.75
		1220	38.42	54.18	38.08	58.50	37.74	62.82	37.40	67.13	37.06	71.45
		1300	42.99	57.55	42.64	62.13	42.28	66.71	41.93	71.31	41.58	75.89
		1370	46.00	60.64	45.68	65.54	45.36	70.37	45.03	75.20	44.71	80.04
		1470	49.03	67.58	48.87	72.85	48.60	77.99	48.30	83.12	48.08	88.26
		1540	51.87	71.02	51.62	76.42	51.38	81.80	51.14	87.19	50.90	92.58
		1640	56.09	76.60	55.95	82.41	55.81	88.21	55.67	94.02	55.53	99.84

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH₂O )
			1000		2000		3000		4000		5000		6000		6500
			9.8KPa		19.6KPa		29.4KPa		39.2KPa		49.0KPa		58.8KPa		63.7KPa
			Qs	La	Qs	La	Qs	La	Qs	La	Qs	La	Qs	La	Qs	La
DZ -200B	200 (8")	980	23.41	9.65	22.95	13.93	22.49	18.22	22.11	22.51	21.81	26.71	21.58	31.07	21.47	33.21
		1050	26.51	10.93	25.99	15.78	25.46	20.63	25.03	25.48	24.70	30.24	24.43	35.17	24.31	37.61
		1250	29.65	12.23	29.07	17.65	28.48	23.07	27.99	28.50	27.62	33.83	27.32	39.34	27.19	42.06
		1380	32.50	13.16	31.86	19.00	31.22	24.84	30.69	30.68	30.28	36.42	29.95	42.35	29.80	45.28
		1470	34.49	14.22	33.81	20.53	33.13	26.84	32.57	33.16	32.13	39.35	31.79	45.77	31.63	48.94
		1560	37.42	15.17	36.69	21.90	35.94	28.63	35.33	35.37	34.86	41.98	34.49	48.83	34.31	52.21
		1650	39.48	16.15	38.70	23.30	37.92	30.47	37.27	37.64	36.78	44.67	36.38	51.96	36.20	55.55
		1780	42.40	17.19	41.56	24.81	40.72	32.44	40.03	40.07	39.50	47.56	39.07	55.31	38.88	59.14
		1870	44.74	18.14	43.86	26.18	42.97	34.22	42.24	42.28	41.68	50.18	41.23	58.36	41.02	62.40

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH₂O )
			7000		7500		8000
			68.6KPa		73.5KPa		78.4KPa
			Qs	La	Qs	La	Qs	La
DZ -200B	200 (8")	980	21.36	35.35	21.27	37.49	21.18	39.63
		1050	24.18	40.02	24.08	42.45	23.98	44.87
		1250	27.04	44.77	26.93	47.48	26.82	50.19
		1380	29.64	48.19	29.52	51.12	29.40	54.03
		1470	31.46	52.08	31.33	55.24	31.20	58.39
		1560	34.13	55.56	33.99	58.93	33.85	62.29
		1650	36.01	59.12	35.86	62.71	35.71	66.28
		1780	38.67	62.94	38.51	66.76	38.35	70.56
		1870	40.81	66.41	40.64	70.44	40.47	74.45

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH₂O )
			8000		8500		9000		9500		10000
			78.4KPa		83.3KPa		88.2KPa		93.1KPa		98KPa
			Qs	La	Qs	La	Qs	La	Qs	La	Qs	La
DZ- 125G	125 (5”)	1010	5.07	11.35	4.95	11.95	4.86	12.62	4.78	13.30	4.69	13.97
		1080	5.64	12.12	5.55	12.81	5.47	13.52	5.39	14.23	5.31	14.94
		1150	6.24	13.10	6.16	13.85	6.07	14.60	5.99	15.35	5.90	16.10
		1310	7.40	14.99	7.27	15.74	7.19	16.58	7.11	17.43	7.03	18.27
		1460	8.52	16.80	8.39	17.61	8.31	18.54	8.24	19.47	8.16	20.40
		1580	9.27	18.17	9.12	19.02	9.04	20.02	8.97	21.03	8.89	22.03
		1640	9.81	19.44	9.67	20.37	9.60	21.44	9.53	22.51	9.46	23.58
		1820	11.03	21.12	10.87	22.07	10.80	23.21	10.74	24.35	10.67	25.49
		1950	11.80	22.59	11.63	23.60	11.56	24.80	11.50	26.01	11.43	27.21
DZ 150G	150 (6”)	860	10.88	22.08	10.73	23.12	10.58	24.16	10.45	25.40	10.31	26.65
		1000	11.76	23.85	11.59	24.97	11.43	26.09	11.28	27.44	11.13	28.78
		1080	12.63	25.62	12.45	26.82	12.28	28.03	12.12	29.47	11.96	30.91
		1220	14.15	28.71	13.96	30.06	13.76	31.41	13.58	33.03	13.40	34.64
		1300	16.82	32.24	16.66	33.73	16.50	35.22	16.34	37.06	16.17	38.91
		1460	18.10	34.69	17.93	36.29	17.75	37.89	17.58	39.88	17.40	41.86
		1550	18.91	36.25	18.73	37.92	18.55	39.59	18.36	41.66	18.18	43.74
		1650	21.47	39.24	21.26	41.09	21.05	42.93	20.84	45.15	20.63	47.37
		1760	22.90	41.86	22.68	43.83	22.45	45.79	22.23	48.16	22.00	50.53
		1850	24.22	44.27	23.98	46.34	23.75	48.45	23.51	50.94	23.26	53.43
		1960	25.67	46.92	25.41	49.11	25.16	51.33	24.91	53.97	24.65	56.68
DZ 200G	200 (8”)	980	21.18	40.44	21.04	42.85	20.89	45.24	20.77	47.49	20.63	49.68
		1050	23.98	45.79	23.83	48.53	23.67	52.33	23.51	53.77	23.37	56.27
		1250	26.82	51.21	26.64	54.27	26.47	57.33	26.30	60,13	26.13	62.92
		1380	29.40	55.13	29.21	59.49	29.02	62.84	28.83	65.91	28.64	68.97
		1470	31.20	59.58	31.00	63.14	30.80	66.70	30.60	69.96	30.40	73.21
		1560	33.85	63.56	33.66	67.35	33.46	71.15	33.31	74,62	33.16	78.09
		1650	35.71	67.63	35.50	71.04	35.29	75.04	35.13	78.70	34.97	82.36
		1780	38.35	72.00	38.13	76.30	37.90	80.60	37.73	84.53	37.56	88.46
		1870	40.47	75.97	40.23	80.51	39.99	85.05	39.81	89.19	39.63	93.34
		2050	44.97	81.93	44.81	86.79	44.64	91.65	44.48	96.08	44.31	100.51
		2200	47.70	86.90	47.53	92.05	47.35	97.20	47.18	101.90	47.00	106.60

规定压力下风量允许5%差异

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH₂O )
			1000		2000		3000		4000		5000
			9.8KPa		19.6KPa		29.4KPa		39.2KPa		49.0KPa
			Qs	La	Qs	La	Qs	La	Qs	La	Qs	La
DZ 250	250 (10")	760	37.74	10.07	35.25	17.12	34.24	24.17	33.23	31.22	32.22	38.27
		990	49.44	13.12	47.42	23.21	46.41	33.30	45.41	42.38	44.40	52.47
		1180	60.42	15.11	59.41	26.18	57.40	37.26	56.39	48.34	55.39	59.41
		1280	66.44	16.18	63.69	28.31	62.68	39.43	61.67	51.56	60.66	63.69
		1370	70.63	17.15	69.62	30.27	67.60	42.38	66.59	55.50	65.59	68.61
DZ 300	300 (12")	760	47.33	12.08	45.32	21.15	43.30	30.21	42.29	39.27	40.28	48.36
		990	63.57	15.14	61.55	27.24	59.53	38.34	57.51	50.45	56.50	62.56
		1180	77.54	18.13	75.53	32.22	73.51	46.32	71.50	60.42	70.49	74.52
		1280	82.90	20.22	80.88	35.39	79.87	50.55	77.85	64.70	76.84	79.87
		1370	90.81	21.19	88.79	37.33	86.77	53.48	84.76	69.62	83.75	86.77

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH₂O )
			6000		6500		7000		7500		8000
			58.8KPa		63.7KPa		68.6KPa		73.5KPa		78.4KPa
			Qs	La	Qs	La	Qs	La	Qs	La	Qs	La
DZ 250	250 (10")	760	31.22	45.32	30.47	49.34	30.08	52.36	29.35	56.39	28.87	59.41
		990	43.39	62.56	42.48	66.60	42.10	71.64	41.94	76.68	41.37	81.73
		1180	54.38	70.49	53.98	75.53	53.37	81.57	52.87	86.60	52.36	92.64
		1280	59.65	75.83	58.64	80.88	58.19	86.95	57.63	93.01	57.14	99.08
		1370	64.58	80.72	64.13	87.78	63.57	93.84	63.04	100.9	62.56	106.95
DZ 300	300 (12")	760	39.27	57.40	38.69	62.43	38.27	66.46	37.74	71.50	37.21	75.53
		990	55.50	73.66	54.49	79.71	54.01	84.76	53.52	90.81	53.04	95.86
		1180	69.48	88.62	68.82	95.67	68.14	102.71	67.27	109.76	66.55	116.81
		1280	75.83	94.03	74.92	103.12	73.80	110.20	72.79	118.29	71.78	125.36
		1370	82.74	102.92	82.21	110.99	81.73	119.06	81.15	127.13	80.64	135.21

型式 TYPE	排出口径 (mm)	转速 RPM	Discharge Pressure吐出压力 ( mmH2O )
			8500		9000
			83.3KPa		88.2KPa
			Qs	La	Qs	La
DZ 250	250 (10")	760	28.20	63.44	27.65	66.46
		990	40.82	86.77	40.16	91.82
		1180	51.79	97.68	51.07	103.72
		1280	56.53	105.14	55.92	111.21
		1370	61.82	114.02	61.07	120.07

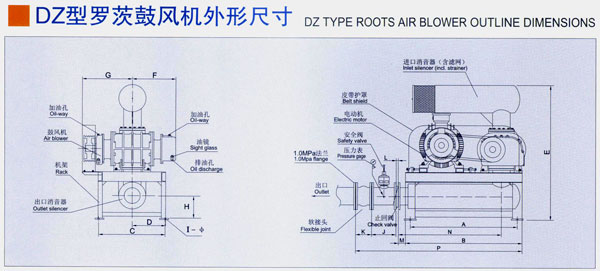

DZ型罗茨鼓风机外形尺寸

TYPE	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	φ	kg
DZ50	587	650	275	150	755	180	230	138	4	170	105	16	47	587	988	15	125
DZ65	607	670	315	165	795	200	265	160	4	185	115	16	47	607	1033	15	165
DZ80	720	800	335	230	1035	225	285	190	4	200	130	20	50	730	1200	15	210
DZl00	840	920	412	280	1075	265	340	202	4	220	135	20	50	830	1345	15	250
DZ125	900	1000	455	228	1200	295	385	225	4	240	170	20	55	885	1485	15	370
DZ150	1050	1150	560	260	1380	375	457	237	4	250	180	20	68	1002	1683	18	570
DZ200	1340	1460	830	410	1610	530	580	300	4	300	205	25	88	1290	2079	18	1020

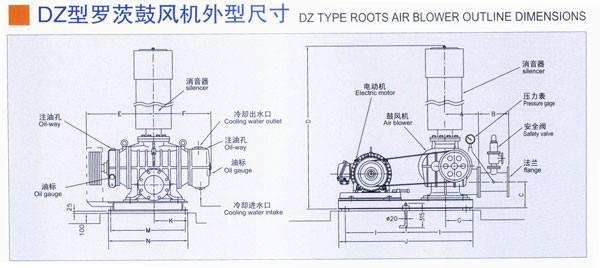

TYPE	A	B	C	D	E	F	G	I	J	K	M	N	kg
DZ-250	420	430	355	2550	700	660	320	730	1700	300	780	820	1320
DZ-300	430	505	380	2750	750	735	300	730	1700	395	960	1000	1480

*重量中不包括电机重量，只包括标准附件重量。

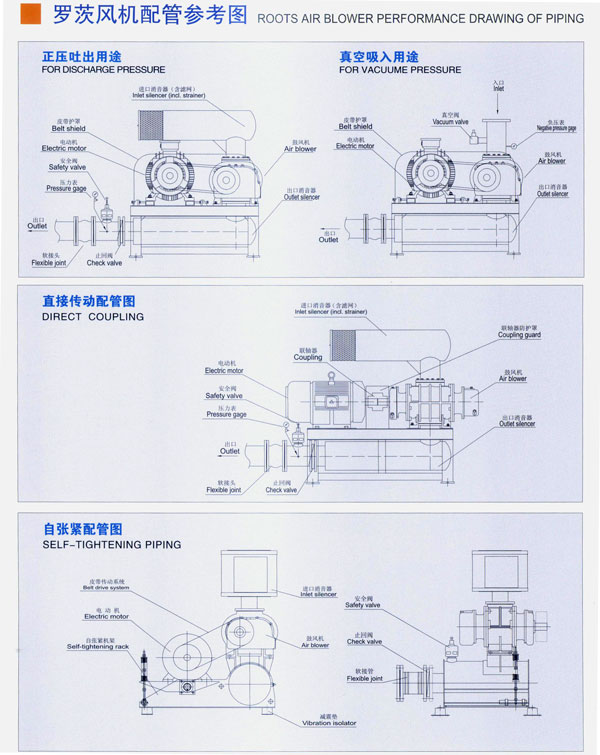

*标准附件包括：进气口、出气口、消音器、底座、皮带轮、三角皮带、皮带罩、压力表、安全阀、止回阀。

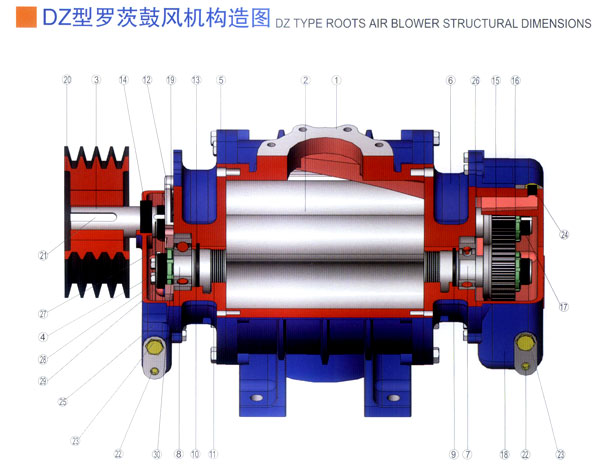

No	名称 Name	数量 Qty	No	名称 Name	数量 Qty	No	名称 Name	数量 Qty
1	本体 HOUSING	1	11	轴承轴套 BEARING SLEEVE	2	21	单头圆键 PARALLEL KEY	1
2	叶轮 IMPELLER	2	12	压轴承盖 BEARING COVER	2	22	放油堵 PLUG	2
3	传动轴 DRIVE SHAFT	1	13	TC油封 OIL SEAL	1	23	油镜 OIL GAUGE	2
4	被动轴 DRIVEN SHAFT	1	14	TC油封 OIL SEAL	1	24	油箱通气盖 AIR BREATHER	2
5	侧盖(传动侧) SIDE COVER(DRIVE SIDE)	1	15	齿轮GEAR	2	25	轴承油箱 BEARING CASE	2
6	侧盖(被动侧) SIDE COVER(DRIVEN SIDE)	1	16	轴承用螺帽垫圈 LOCK WASHER	2	26	齿轮箱迫紧 GEAR CASE PACKING	1
7	轴承 BEARING	2	17	轴承用螺帽 LOCK NUT	2	27	打油盘 SPLASHER	1
8	轴承 BEARING	2	18	齿轮箱 GEAR CASE	1	28	轴承用螺帽 BEARING LOCK NUT	1
9	停止环(齿侧) STOP RING(GEAR SIDE)	2	19	轴套 COLLAR	2	29	轴承用螺帽垫圈 BEARING WASHER	2
10	停止环(传动侧) STOP RING(DRIVE SIDE)	2	20	皮带轮挡板 END PLATE	1	30	轴承油箱迫紧 BEARING CASE PACKING	2

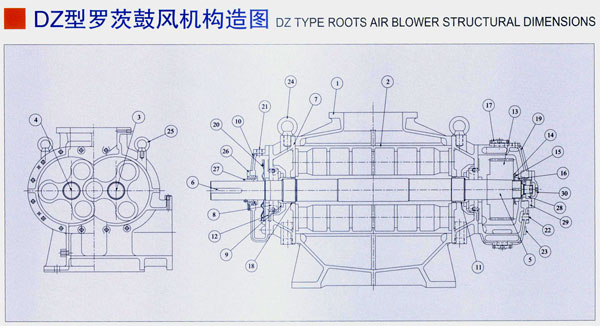

No	名称 Name	数量 Qty	No	名称 Name	数量 Qty	No	名称 Name	数量 Qty	No	名称 Name	数量 Qty	No	名称 Name	数量 Qty
1	本体 HOUSING	1	7	侧盖 SIDE COVER	2	13	齿轮 GEAR	2	19	齿轮箱 GERA CASE	2	25	吊环 EYE BLOT	2
2	叶轮 IMPELLER	2	8	主轴承 ROLLER BEARING	4	14	齿轮垫片 GEAR PLATE	2	20	打油盘 SPLASHER	2	26	防油外套 OUT-SLEEVE	1
3	传动轴 DRIVE SHAFT	1	9	油封 OIL SEAL	4	15	锁紧螺母 LOCK WASHER	2	21	油盖 OIL PLUG	2	27	防油内套 IN-SLEEVE	1
4	被动轴 DRIVEN SHAFT	1	10	轴承油箱 BEARING COVER	1	16	螺母 LOCK NUT	2	22	油镜 OIL GAUGE	2	28	副轴承 BALL BEARING	2
5	齿轴 GEAR SHAFT	2	11	轴套 SLEEVE	4	17	通水盖 JACEKT COVER	2	23	放油堵 PLUG	2	29	轴承座 BEARING CASE	2
6	键 KEY	1	12	轴承压板 BRG STOPPER	4	18	O型环 O RING	8	24	吊环 EYE BLOT	2	30	轴承盖 BEARING COVER	2

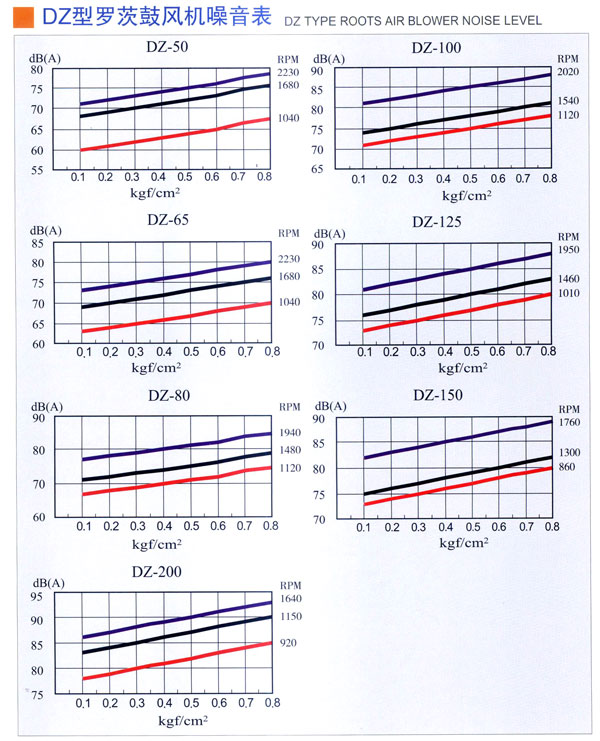

备注：1.上述噪音数据为不装隔音罩情况下，距离风机边界1M处没得的噪音值。
2.此数据并不是保证值，底座（基础）或管道善不同，噪音值也不同。

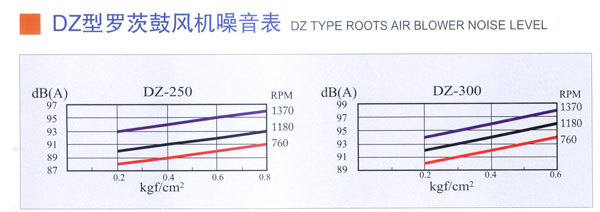

备注：1.上述噪音数据为不装隔音罩情况下，距离风机边界1M处没得的噪音值。
2.此数据并不是保证值，底座（基础）或管道善不同，噪音值也不同。

DZ-V型罗茨式真空泵性能表
QS:吸入风量 LA轴功率

型式 TYPE	口径 (mm)	转速 RPM	真空度
			VACUUM PRESSURE
			-100mmHg		-150mmHg		-200mmHg		-250mmHg		-300mmHg
			-1360mmAq		-2040mmAq		-2720mmAq		-3400mmAq		-4080mmAq
			Qs	La	Qs	La	Qs	La	Qs	La	Qs	La
DZ- 50V	吸入口径：40 吐出口径：50	1040	1.08	0.34	0.99	0.54	0.91	0.72	0.83	0.90
		1260	1.32	0.48	1.23	0.69	1.13	0.90	1.05	1.11
		1410	1.52	0.61	1.42	0.84	1.32	1.07	1.21	1.30
		1540	1.70	0.78	1.61	1.01	1.53	1.24	1.42	1.47	1.31	1.71
		1680	1.89	0.92	1.82	1.17	1.72	1.41	1.61	1.65	1.47	1.89
		1760	1.99	0.99	1.92	1.24	1.81	1.54	1.71	1.77	1.58	2.02
		1880	2.13	1.07	2.06	1.36	1.95	1.62	1.84	1.89	1.70	2.17
		2050	2.31	1.23	2.23	1.52	2.13	1.80	2.01	2.07	1.86	2.36
		2230	2.51	1.41	2.43	2.03	2.32	2.00	2.20	2.30	2.10	2.58
		1040	1.50	0.72	1.36	0.94	1.24	1.15	1.11	1.38
DZ- 65V	吸入口径：40 吐出口径：50	1260	1.85	0.86	1.71	1.11	1.56	1.37	1.42	1.63
		1410	2.16	0.99	2.00	1.29	1.84	1.57	1.70	1.87
		1540	2.40	1.11	2.25	1.42	2.11	1.74	1.94	2.07	1.80	2.39
		1680	2.67	1.22	2.51	1.56	2.34	1.91	2.19	2.25	2.03	2.61
		1760	2.86	1.31	2.71	1.68	2.57	2.04	2.40	2.41	2.25	2.78
		1880	3.08	1.40	2.93	1.80	2.78	2.18	2.64	2.58	2.50	2.97
		2050	3.34	1.56	3.19	1.97	3.03	2.38	2.87	2.81	2.72	3.23
		2230	3.64	1.74	3.47	2.18	3.30	2.63	3.15	3.07	2.99	3.53
		1120	2.81	0.99	2.74	1.43	2.60	1.87	2.45	2.31	2.24	2.77
DZ- 80V	吸入口径：65 吐出口径：80	1200	3.19	1.13	3.06	1.61	2.91	2.07	2.77	2.56	2.61	3.02
		1260	3.44	1.28	3.30	1.77	3.15	2.26	3.00	2.76	2.85	3.25
		1340	3.68	1.42	3.54	1.93	3.39	2.45	3.24	2.97	3.08	3.48
		1480	4.05	1.61	3.91	2.17	3.76	2.74	3.60	3.32	3.44	3.88
		1580	4.36	1.83	4.23	2.41	4.09	3.00	3.94	3.58	3.78	4.18
		1680	4.69	2.03	4.56	2.64	4.41	3.27	4.26	3.90	4.11	4.51
		1770	5.01	2.26	4.87	2.88	4.73	3.52	4.58	4.16	4.43	4.79
		1940	5.54	2.56	5.40	3.27	5.26	3.97	5.10	4.68	4.93	5.39
DZ- 100V	吸入口径：80 吐出口径：100	1120	4.57	1.64	4.27	2.35	4.00	3.08	3.75	3.79
		1210	5.05	1.88	4.76	2.64	4.48	3.42	4.21	4.19	3.95	4.92
		1320	5.61	2.10	5.31	2.91	5.02	3.75	4.75	4.57	4.47	5.40
		1460	3.11	2.32	6.14	3.26	5.84	4.20	5.55	5.15	5.26	6.08
		1540	6.76	2.36	6.52	3.31	6.28	4.30	6.05	5.24	5.81	6.20
		1620	7.15	2.51	6.92	3.51	6.70	4.54	6.47	5.56	6.23	6.54
		1760	7.82	2.74	7.61	3.84	7.40	4.94	7.17	6.05	6.95	7.14
		1900	8.44	3.03	8.23	4.16	8.01	5.34	7.78	6.53	7.54	7.66
		2020	9.04	3.23	8.84	4.50	8.64	5.75	8.42	7.00	8.18	8.26
DZ- 125V	吸入口径：100 吐出口径：125	1010	6.41	2.34	6.13	3.25	5.86	4.18	5.57	5.11	5.28	6.02
		1080	6.95	2.68	6.68	3.64	6.40	4.61	6.12	5.57	5.83	6.54
		1150	7.51	3.15	7.26	4.17	7.01	5.19	6.75	6.30	6.47	7.22
		1310	8.56	3.71	8.36	4.86	8.13	6.01	7.87	7.18	7.60	8.33
		1460	9.60	4.19	9.38	5.48	9.13	6.77	8.87	8.05	8.60	9.32
		1580	10.38	4.68	10.15	6.15	9.91	7.45	9.66	8.81	9.40	9.86
		1640	10.91	4.89	10.69	6.33	10.40	7.77	10.14	9.21	9.88	10.69
		1820	12.11	5.70	11.78	7.31	11.55	10.03	11.34	10.54	11.12	12.22
		1950	12.92	6.24	12.58	7.91	12.37	9.58	12.15	11.27	11.93	12.92
DZ- 150V	吸入口径：125 吐出口径：150	860	13.46	3.75	12.94	5.16	12.61	7.18	12.13	9.20	11.75	11.22
		1000	15.65	4.67	15.08	6.80	14.52	8.85	13.96	11.09	13.38	13.27
		1080	16.72	4.78	16.28	7.05	15.75	9.32	15.32	11.56	14.79	13.82
		1220	19.19	7.13	18.57	9.65	18.13	12.19	17.58	14.67	17.05	17.16
		1300	20.73	8.22	20.30	10.78	19.76	13.36	19.32	15.96	18.78	18.46
		1460	23.30	9.64	22.83	12.39	22.37	15.15	21.92	17.90	21.46	20.65
		1550	24.78	11.56	24.32	14.54	23.90	17.51	23.46	20.49	22.92	23.46
		1650	26.33	13.38	25.90	16.48	25.37	19.59	24.83	22.69	24.92	25.69
		1760	27.91	15.06	27.39	18.32	26.85	21.59	26.33	24.75	25.80	28.01
DZ- 200V	吸入口径：200 吐出口径：200	920	29.71	11.68	28.91	15.91	28.29	20.13	27.78	24.37	27.36	28.63
		1030	33.22	13.06	32.47	17.79	31.95	22.51	31.50	27.26	31.10	32.02
		1150	36.97	14.42	36.29	19.64	35.81	24.84	35.39	30.09	35.00	35.35
		1220	41.59	15.79	40.96	21.34	40.56	26.89	40.22	32.47	39.88	38.06
		1300	46.08	16.77	45.45	22.67	45.12	28.56	44.80	34.48	44.46	40.42
		1370	48.83	17.68	48.27	23.91	47.91	30.12	47.59	36.36	47.27	42.64
		1470	51.64	21.82	51.11	28.35	50.78	35.04	50.50	41.74	50.22	48.43
		1540	54.05	22.89	53.52	29.74	53.21	36.76	52.95	43.78	52.72	50.80
		1640	57.91	24.68	57.43	32.08	57.13	39.64	56.91	47.34	56.72	54.78

规定压力下风量允许5%差异

注：如因产品改良而变更尺寸时，恕不另行通知。

Back >>

姓名：
电话：
E-mail：
内容：
